Каждый владелец частного дома или дачи в Дальнереченске сталкивался с внезапным отключением света из-за непогоды. Бежать в темноте или под проливным дождем во двор, чтобы вручную переключать рубильники в щитке, — сомнительное удовольствие.
Сегодня эту проблему можно решить раз и навсегда с помощью АВР (автоматического ввода резерва). На примере популярного переключателя GTRIC GTQ5 (модификация 2P) мы разберем, как настроить автоматическое переключение дома на генератор и обратно без лишней головной боли.
🌟 В чем главный практический смысл этой схемы?
Большинство жителей при отключении электричества действуют по старинке: достают бензогенератор из сарая, заводят его и начинают тянуть через приоткрытые окна или двери временные удлинители-переноски, чтобы запитать хотя бы холодильник и пару лампочек. Это жутко неудобно, провода путаются под ногами, в доме сквозит, а большая часть комнат всё равно остается обесточенной.
Стационарная схема с АВР решает эту проблему полностью:
- Никаких временных проводов: От места, где у вас обычно стоит генератор (навес, хозблок или веранда), один раз прокладывается постоянный надежный кабель прямо в дом к вашему электрощиту.
- Свет будет во всем доме: При запуске генератора ток пойдет по вашей штатной домашней проводке. Будут работать все привычные розетки, выключатели, потолочные люстры и, самое главное, скважинный насос.
❓ Что такое АВР 2P и как работает автоматика?
Приставка 2P (двухполюсный) означает, что прибор одновременно переключает две линии: фазу (L) и рабочий ноль (N). Это базовое требование безопасности для стандартной однофазной сети 220В.
- Когда в городе есть свет, АВР держит дом на основной линии (Source A).
- Если свет пропал, вы просто заводите генератор на улице. Как только он прогревается и начинает выдавать 220В, прибор сам за долю секунды перекидывает дом на резервную линию (Source B).
- Когда городской свет возвращается, АВР мгновенно переключает дом обратно на город. Вам остается только подойти и заглушить бензоинструмент. Встречный ток и авария полностью исключены на уровне конструкции самого прибора.

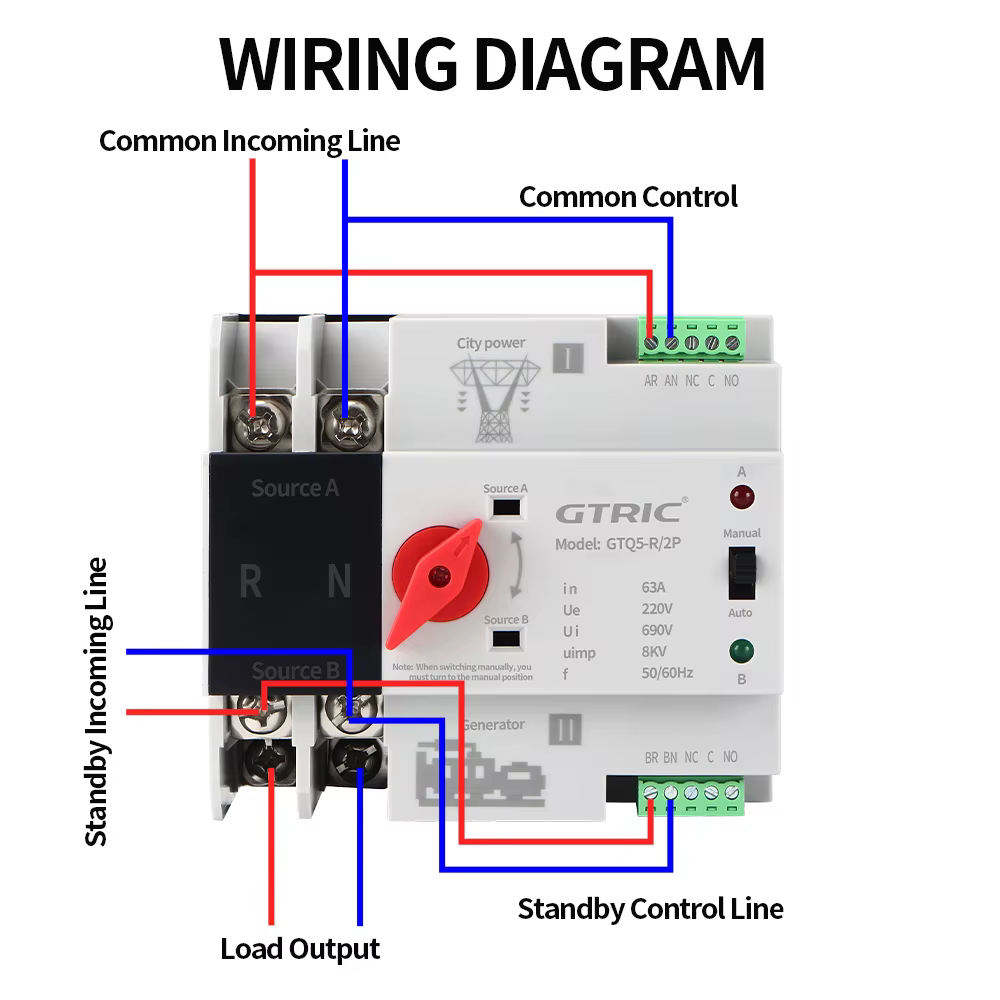

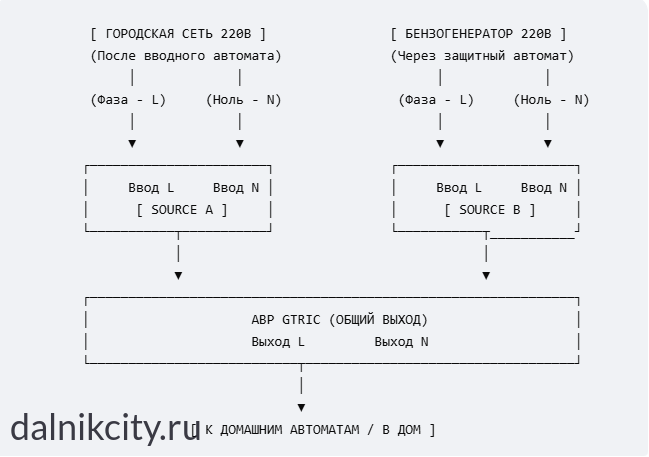

📐 Пошаговая схема подключения (220В)
Для сборки вам понадобятся: сам АВР, двухполюсный защитный автомат на 16–25А (ставится между генератором и АВР для защиты кабеля) и медный кабель.
- Запуск только на холостом ходу! Перед стартом двигателя генератора отключите в доме все автоматы, особенно мощные нагрузки. Если заводить генератор, к которому уже «привязан» работающий холодильник или насос, в момент пуска произойдет мощный скачок напряжения. Это может сжечь и плату управления самого генератора, и компрессор бытовой техники. Двигатель должен завестись, прогреться и стабилизировать обороты в течение 2–3 минут «вхолостую».
- Считайте ватты: Помните, что у любого генератора есть предел номинальной мощности. Если у вас куплен аппарат на 2.5–3 кВт, то на время его работы нужно жестко ограничить аппетиты дома. Обязательно отключите самые прожорливые приборы:
- Электрический бойлер (титан)
- Электроплиту и духовку
- Стиральную и посудомоечную машины
- Обогреватели и теплые полы
- Автоматический переключатель (АВР): Проще и дешевле всего заказать проверенную модель GTRIC GTQ5 на платформе AliExpress. Для стандартного дома лучше брать модификацию 2P 63A или 2P 100A. Даже если ваш вводной автомат на городском свете всего на 25А, берите АВР с запасом — у мощных моделей массивные контакты, которые прослужат долгие годы и никогда не подгорят.
- Бензогенератор, защитные автоматы и кабель: Чтобы не переплачивать за доставку тяжелого оборудования из других регионов и сразу получить реальную гарантию, отправляйтесь в местные магазины. Полноценный выбор качественного бензоинструмента, автоматов и расходников для монтажа щитка представлен в строительном магазине «Мастер» по адресу: ул. Ленина, 66. Там можно вживую оценить габариты генератора, подобрать его под свой бюджет и получить грамотную консультацию.
🛠 Лайфхак по выбору кабеля: Для работы АВР в такой сети нужны всего две жилы (фаза и ноль). Однако на трассу от генератора до дома лучше купить трехжильный медный кабель (например, ВВГнг 3х4 или ВВГнг 3х6). Во-первых, двухжильный кабель большого сечения редко бывает в наличии. Во-вторых, свободная третья жила останется у вас в качестве резерва на случай повреждения кабеля в будущем, либо пригодится, если вы со временем решите сделать защитное заземление.
